H鋼穴あけ加工

H鋼へレーザーで治具を使って穴あけ加工をしていきます。 この加工では専用の治具を用いることで、正確な位置決めが可能です。

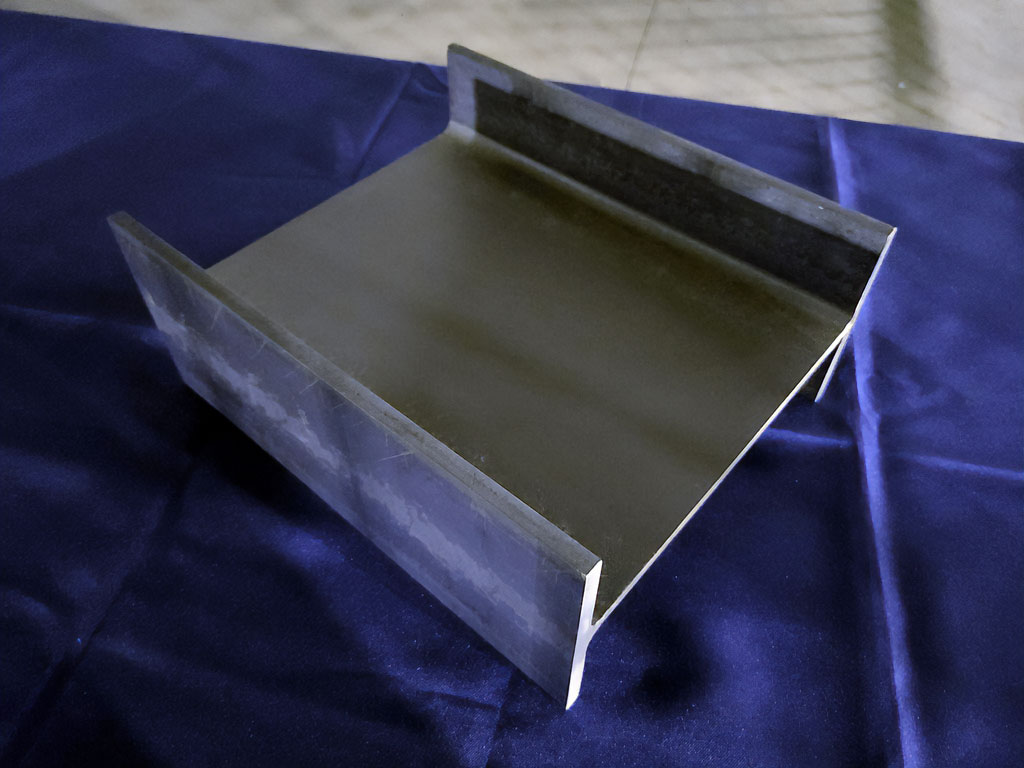

今回のサンプルでは全長300mmのH鋼を使用していますが、実際の加工では5,000mm程度の長尺材にも対応可能です。
また、H鋼の素材や条件によって多少の違いはありますが、両端で±0.5mm程度の寸法公差を保ったままの加工が可能です。

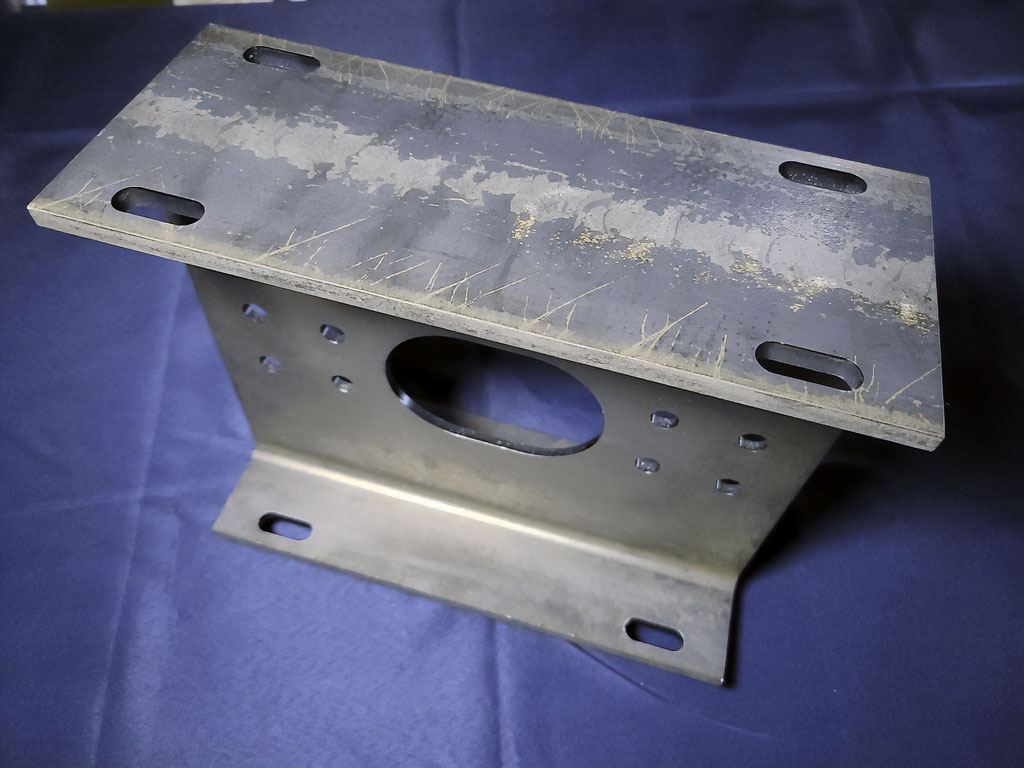

H鋼の取り付け穴など、高さのある面への加工にも対応しています。 建築現場で求められる溶接位置などのマーキングにも対応可能で、後工程の作業効率を大きく向上させます。

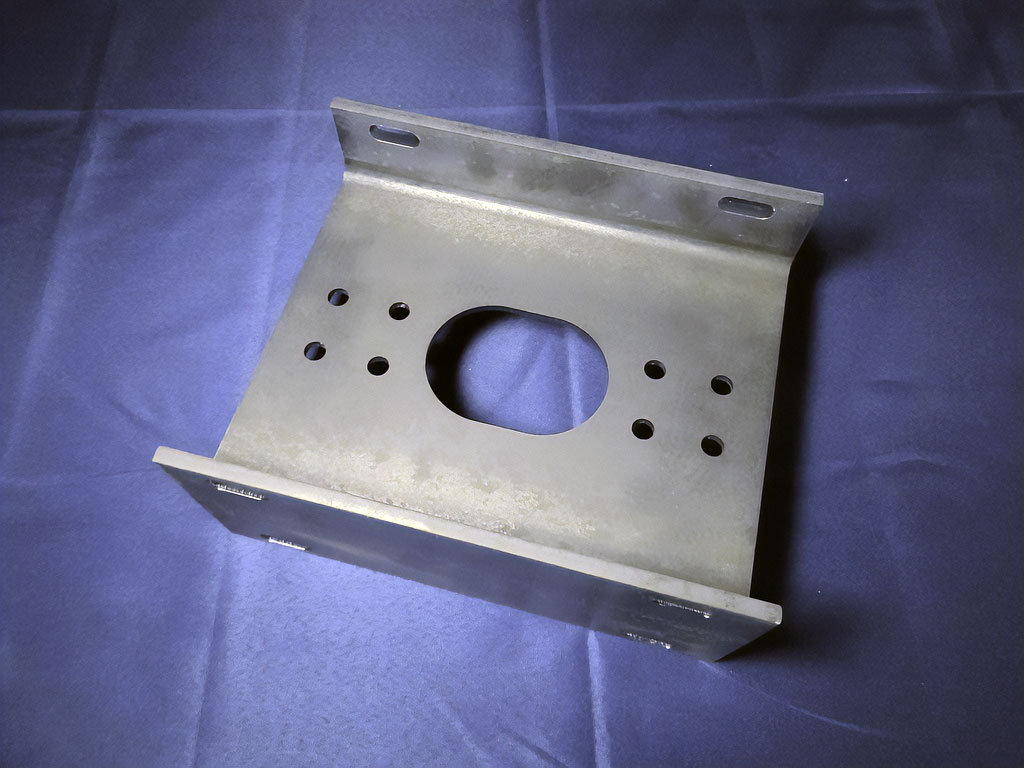

H鋼の寸法にもよりますが、内側の面へレーザー加工で穴あけもできます。建築で一般的に使われる骨組みの部分です。 内側の狭い空間での加工となるため、加工ヘッドが入るスペースが確保できれば対応可能です。
ボルト穴や配線・配管通しのための加工など、用途に応じて柔軟に対応いたします。
