外側研磨カバー部品1

レーザー曲げ溶接タップ

更新日 : 2023年4月1日

PROJECT OVERVIEW

製作事例の概要

このカバー部品は、ステンレス製の外装部品として使用される板金製品です。

レーザーによる切り出しからタップ加工、曲げ、溶接、仕上げまでを一貫して行っています。

カテゴリ: ステンレス
材質: SUS304 #400(片面)
板厚: 1.2 mm

オンライン見積もり対応

この事例を見積もる

MANUFACTURING PROCESS

製作内容

完成までの流れと仕上がりを、掲載順に大きな写真でご紹介します。

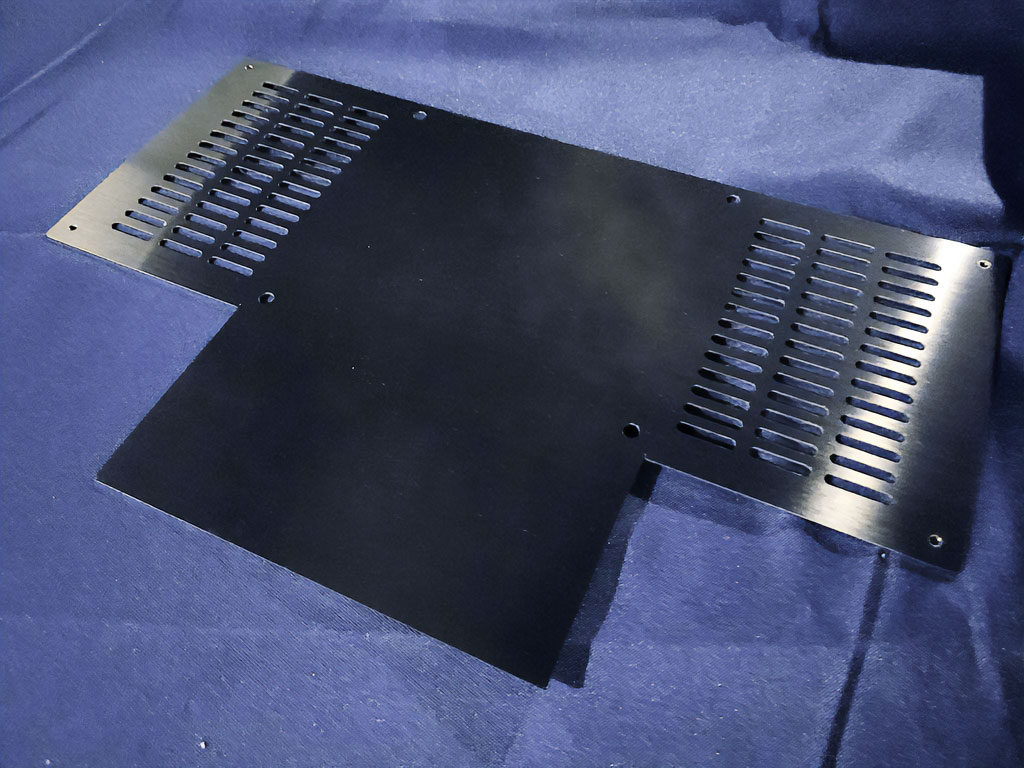

外側研磨カバー部品1の製作過程 1 — 最初の工程では、レーザー加工によって展開形状を切り出します。スパッター（加工中に飛び散る金属片）が付かないように気を配りながら、きれいに仕上げています。長穴などの開口も安定して加工でき、その後はボール盤でタップ加工を行います。

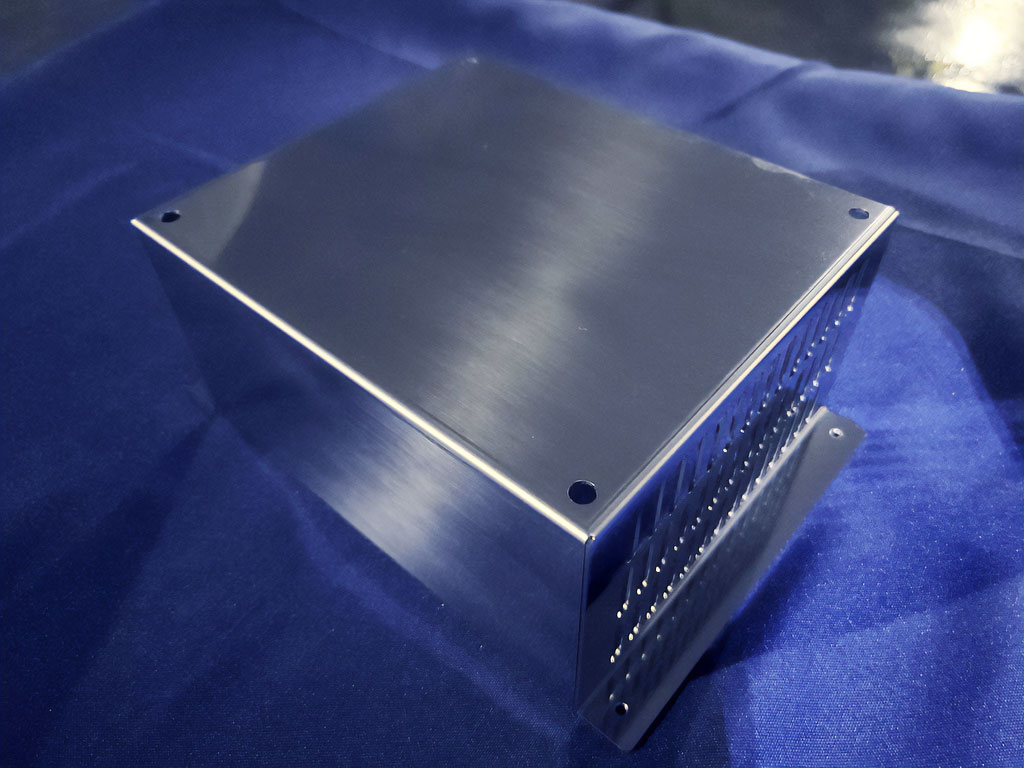

外側研磨カバー部品1の製作過程 2 — 次に、曲げ加工に移ります。薄板のため取り扱いには注意が必要で、特に表面のキズを防ぐため、素材の向きや押さえの圧力などに気を配りながら作業を進めます。

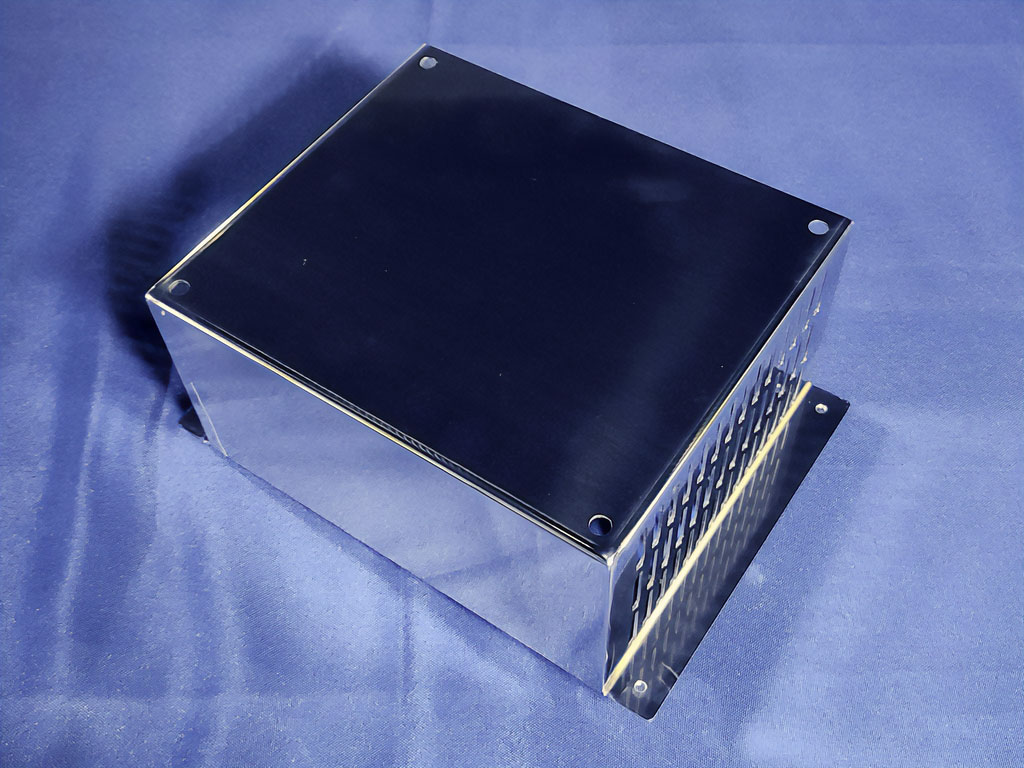

外側研磨カバー部品1の製作過程 3 — 最後に、展開時に分割されている角部分を溶接します。レーザー溶接機を使用しているため熱影響が少なく、仕上がりもきれいなため、外観が重視される製品に適しています。溶接後は、溶け込みや段差を整えるためにバフ研磨を行い、均一な外観に仕上げます。

3D PREVIEW

3Dモデル

マウスまたはタッチ操作で、形状を自由な角度から確認できます。

DRAWING

製作図面

掲載事例の形状と寸法を図面でも確認できます。

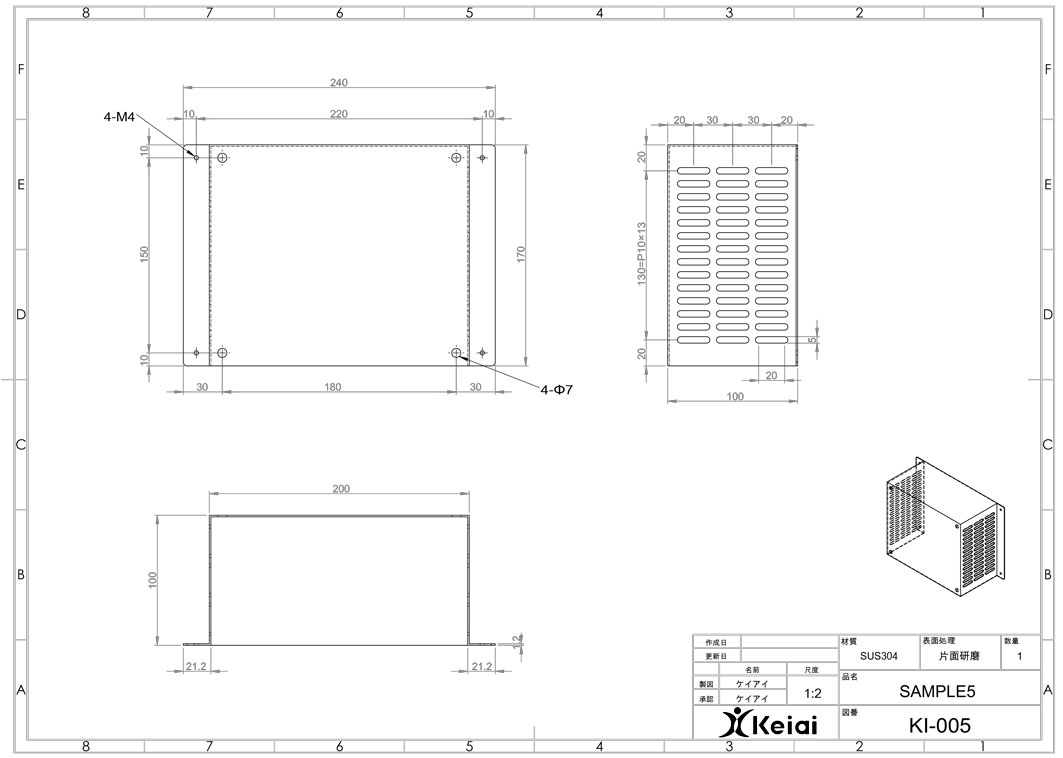

外側研磨カバー部品1 の製作図面
