CASE STUDY DETAIL

ステンレス角サドルバンド

レーザー曲げ

更新日 : 2023年4月7日

PROJECT OVERVIEW

製作事例の概要

こちらは、配管やダクトの固定に使用される角サドルバンドの加工サンプルです。

ステンレス材を使用し、耐食性と強度を兼ね備えた、屋内外問わず使える金具です。

カテゴリ: ステンレス
材質: SUS304 2B
板厚: 2.0 mm

オンライン見積もり対応

この事例を見積もる

MANUFACTURING PROCESS

製作内容

完成までの流れと仕上がりを、掲載順に大きな写真でご紹介します。

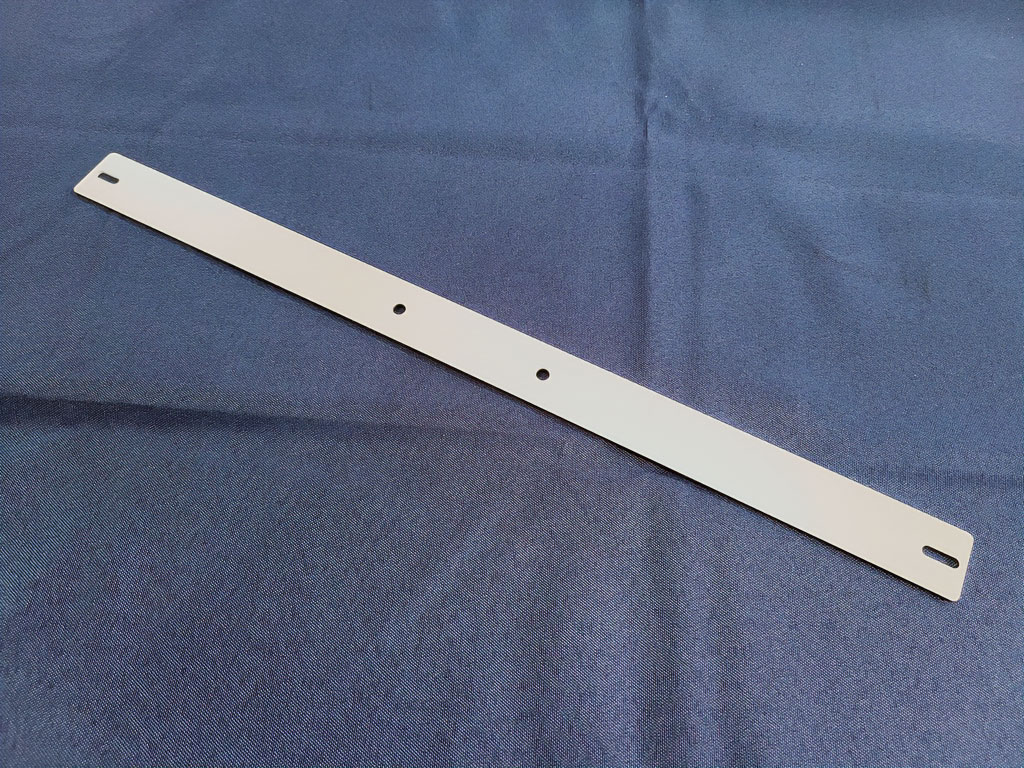

ステンレス角サドルバンドの製作過程 1 — まず、レーザー加工で展開形状を切り出します。長穴やR付きの切欠きも含め、レーザーの特性を活かすことでスピーディかつ精密な加工が可能です。

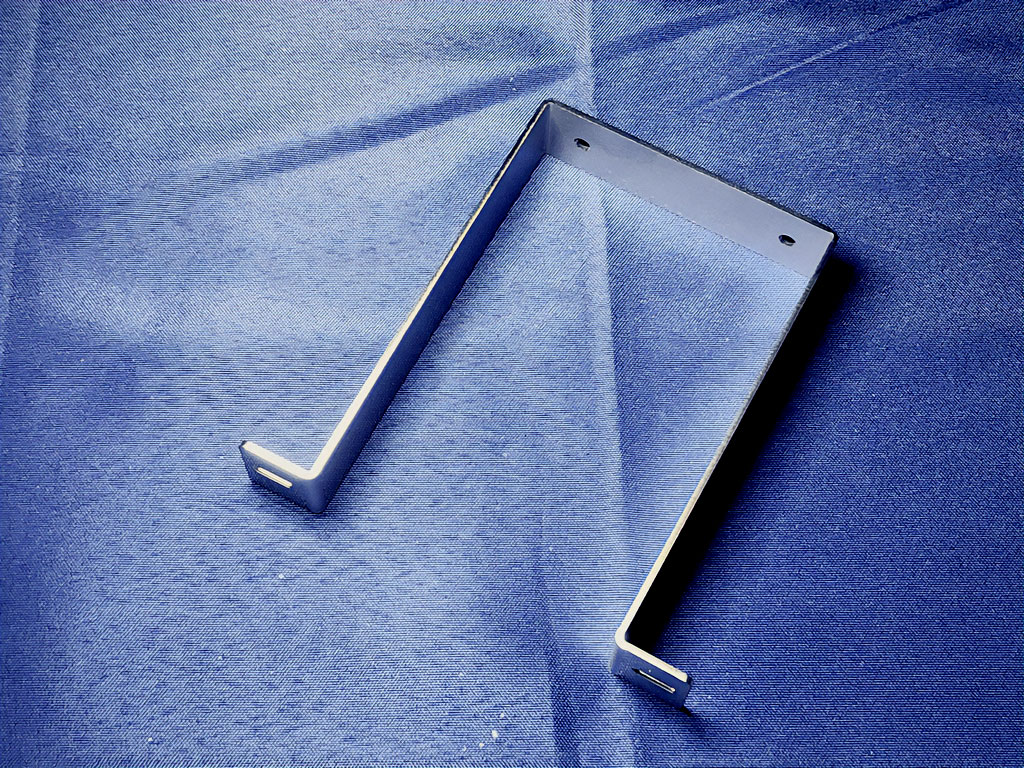

ステンレス角サドルバンドの製作過程 2 — その後、ベンダーによる曲げ加工を実施します。弊社でも複数の金型を保有していますが、高さのある深曲げ品の場合は専用金型が必要になることがあります。設計段階でのご相談にも対応しています。

3D PREVIEW

3Dモデル

マウスまたはタッチ操作で、形状を自由な角度から確認できます。

DRAWING

製作図面

掲載事例の形状と寸法を図面でも確認できます。

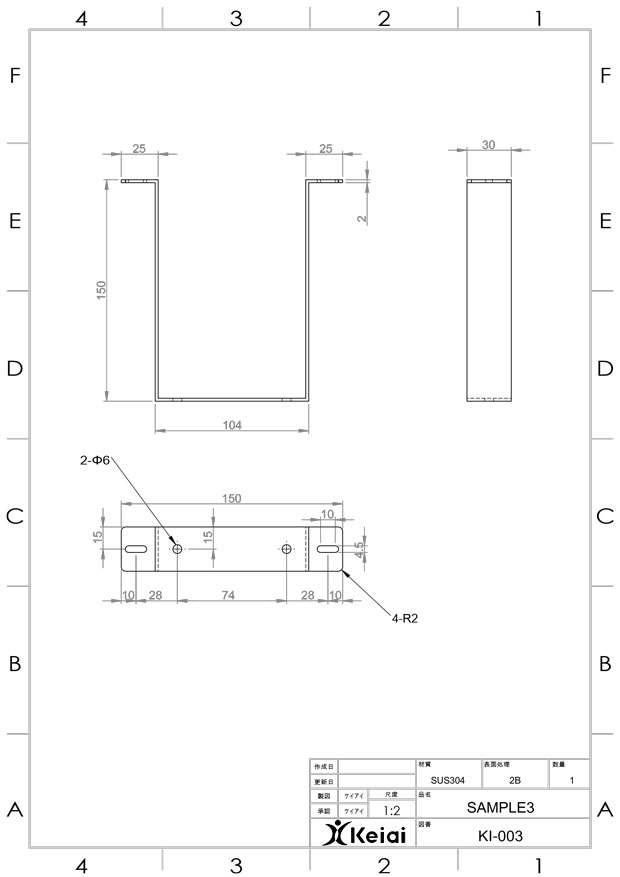

ステンレス角サドルバンドの製作図面
