錆びないステンレス製側溝カバー

レーザー 溶接

更新日 : 2026年2月11日

PROJECT OVERVIEW

錆びに強いステンレス縞板で特注溝蓋(グレーチング)を製作。既設の溝に合わせたサイズで、ガタつきのない快適な設置環境を実現します。

カテゴリ
ステンレス
材質
SUS304 No1
板厚
3.0 mm
オンライン見積もり非対応
MANUFACTURING PROCESS

完成までの流れと仕上がりを、掲載順に大きな写真でご紹介します。

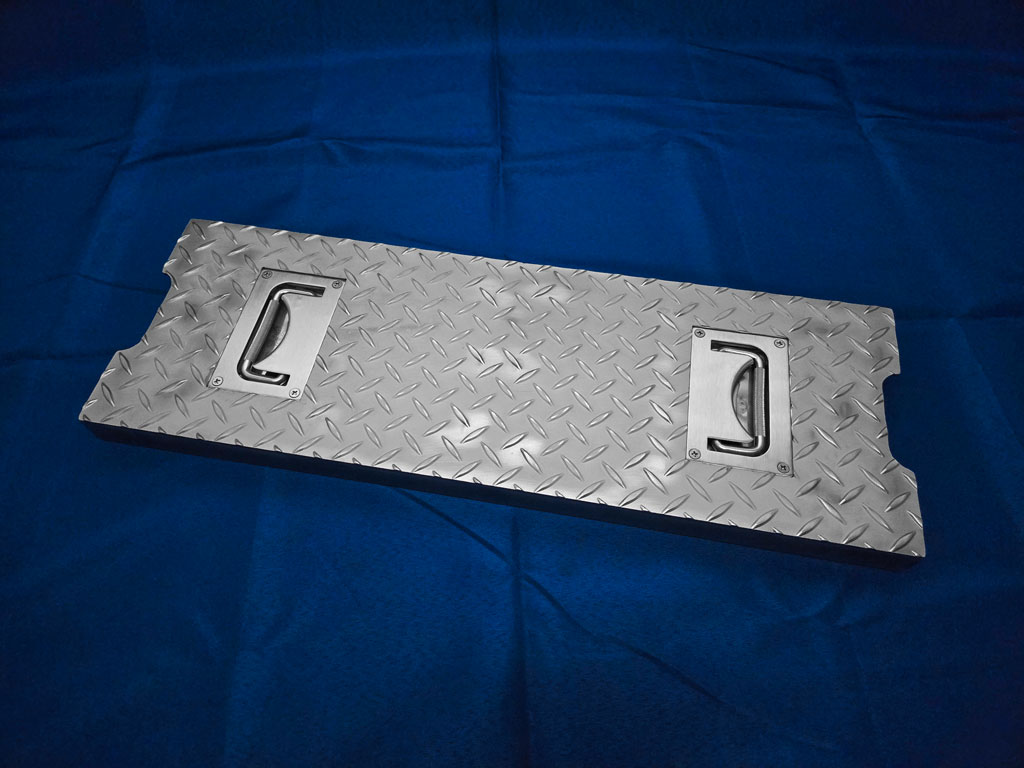

PROCESS 01 錆びないステンレス製側溝カバーの製作過程 1
耐食性に優れたステンレスの縞板(チェッカープレート)を使用した特注溝蓋です。表面の凸凹が滑り止めとなり、雨天時や水濡れのある現場でも安全に通行できます。 また、点検や清掃で蓋を開ける際のために、収納式の平面ハンドルを取り付けました。 使用頻度は低くても、いざ開けるという時に工具不要でスムーズに持ち上げられる便利な仕様です。

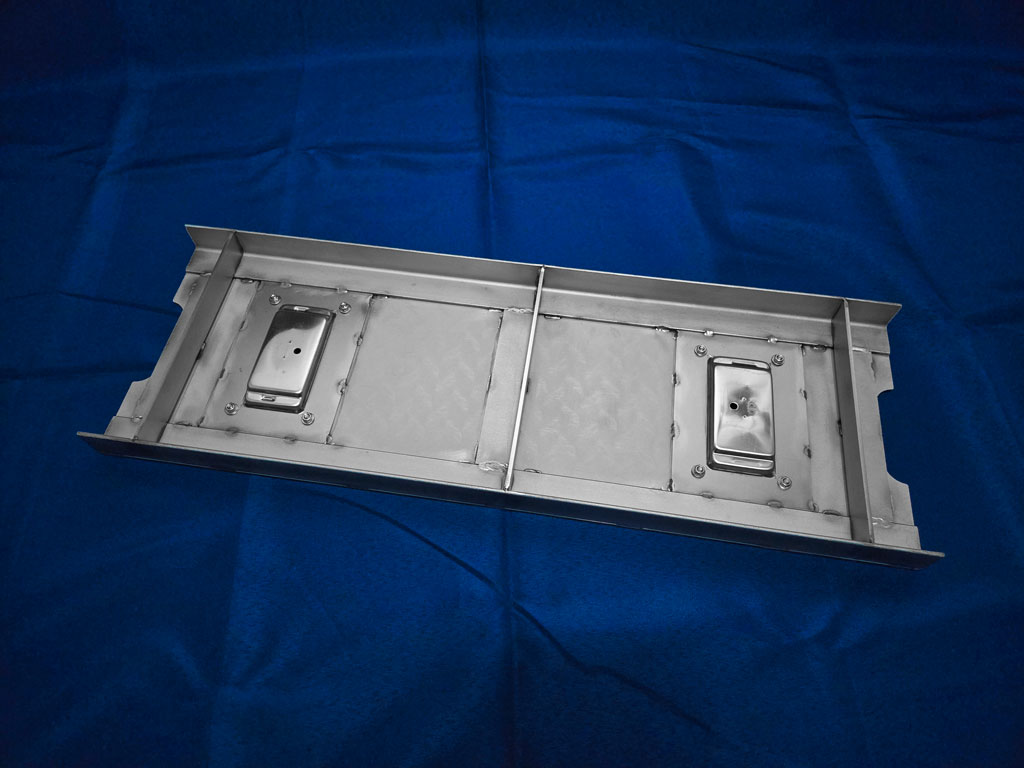

PROCESS 02 錆びないステンレス製側溝カバーの製作過程 2
裏面にはアングル材を溶接し、上からの荷重で蓋がたわまないよう補強を入れています。 その取っ手が隙間なく収まるよう、縞板側をレーザーで正確にくり抜いてはめ込んでいます。必要な強度はしっかりと確保しつつ、加工の手間とコストのバランスを考慮して製作しました。

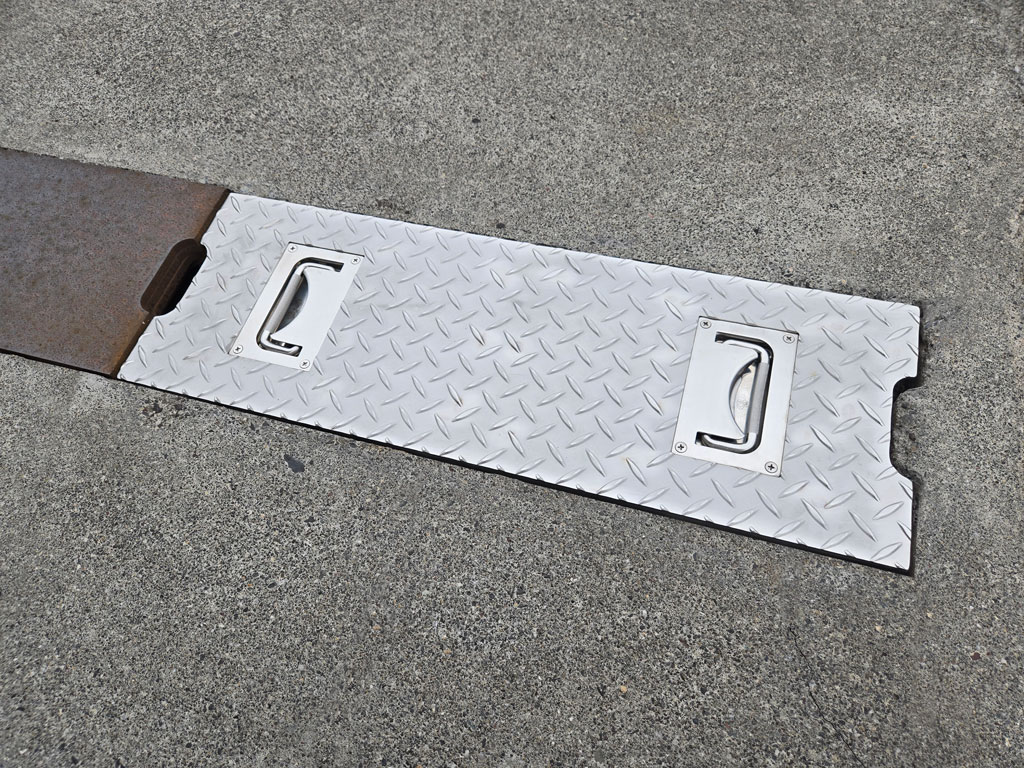

PROCESS 03 錆びないステンレス製側溝カバーの製作過程 3
現場へ設置した様子です。左側の鉄製の蓋は経年により錆が発生していますが、ステンレス製に交換することで、長期間クリーンな状態を維持できます。 既設のコンクリート溝の幅に合わせて製作しているため、置いた瞬間にフィットします。通行時にカタカタと音がする「ガタつき」や、不要な隙間を排除した、オーダーメイドならではの仕上がりです。
3D PREVIEW

マウスまたはタッチ操作で、形状を自由な角度から確認できます。

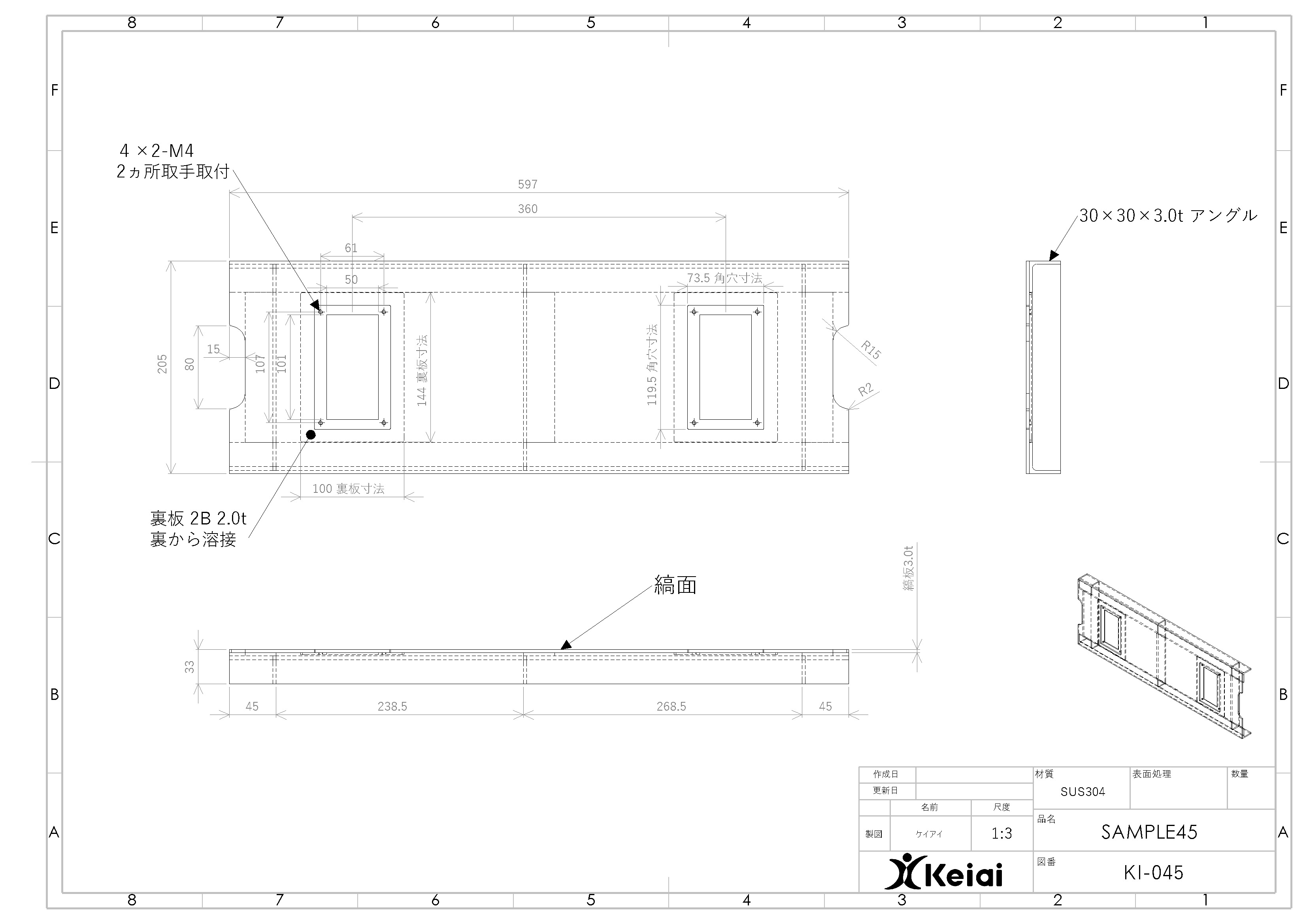

DRAWING

掲載事例の形状と寸法を図面でも確認できます。

錆びないステンレス製側溝カバー の製作図面
